ASM设备基本讲解

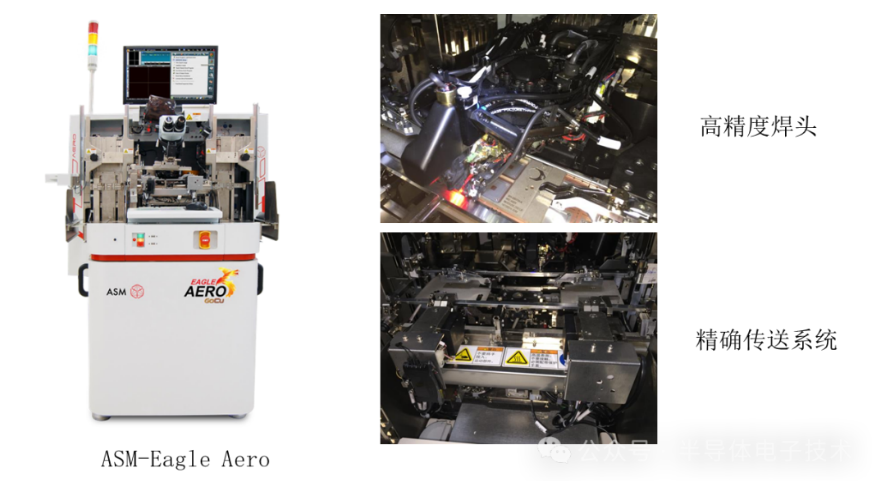

设备基本概况：

1、设备简介：

ASM-Eagle Aero系列机型，拥有卓越的焊线能力，以其高速度和高精度而出名，先进的软件配置使其能够适应于多种程序和焊线类别；30%的UPH提升，基于典型铜线的应用；在0.5mil线径的条件下，焊线球可小至22um，超精细30µm焊点的高端应用，同时AeroEYE可以在焊接条件超出预期时进行监测和报警的全新能力。

2、设备规格参数：

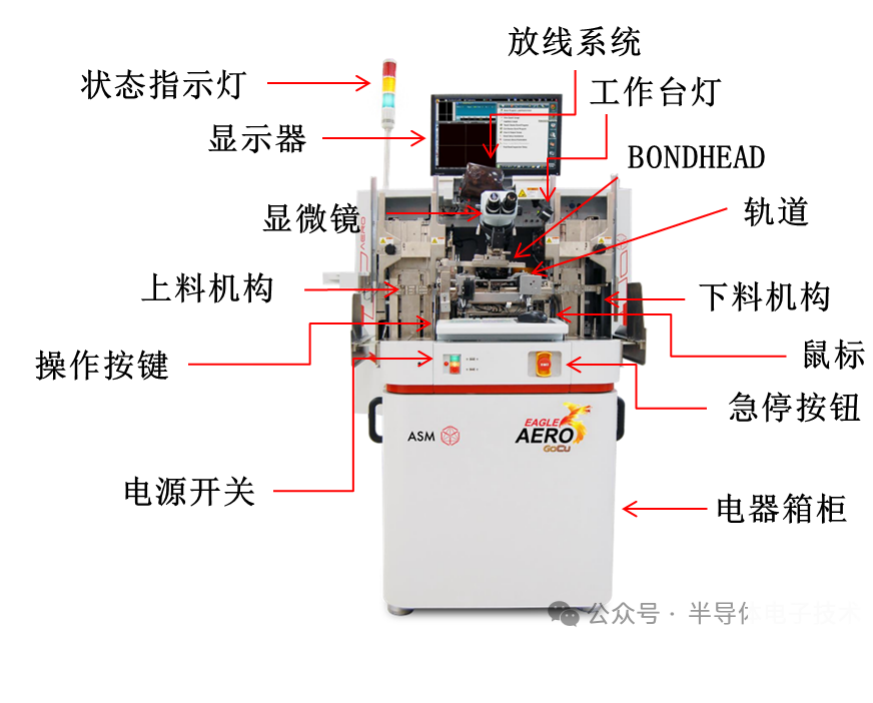

设备结构概况：

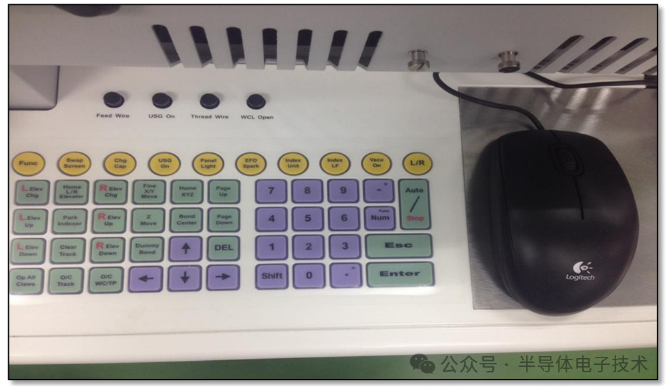

操作控制板介绍：

1.小型鍵盤：

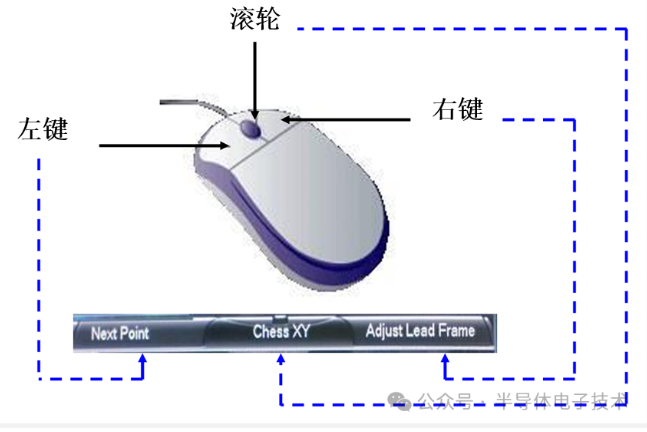

2. 操作鼠标：

(1)左键单击功能：

左键单击，一般为开启或点选功能，当进行某些功能下将自动进行功能转换。

(2)右键单击功能：

(右键单击，一般为确认或编辑功能，当进行某些功能下将自动进行功能转换。

(3)滚轮功能：

滚轮功能为辅助滑鼠移动，或决定至某特定点可单击滚轮将XY Table移动指定位置，在某些特定功能下，上、下滚动可作为Z Motor的移动。

(4)左键双击功能：

左键双击，一般用于开启功能内页或进行程式存储时作更换名称功能。

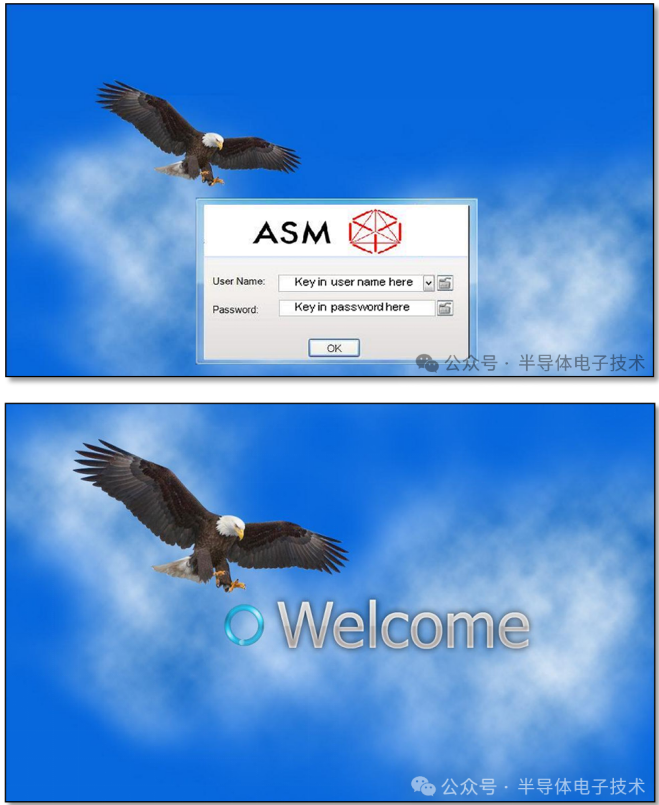

(5)设备用户登录：

ASM设备需要输入用户名及登录密码，才能进行设备初始化

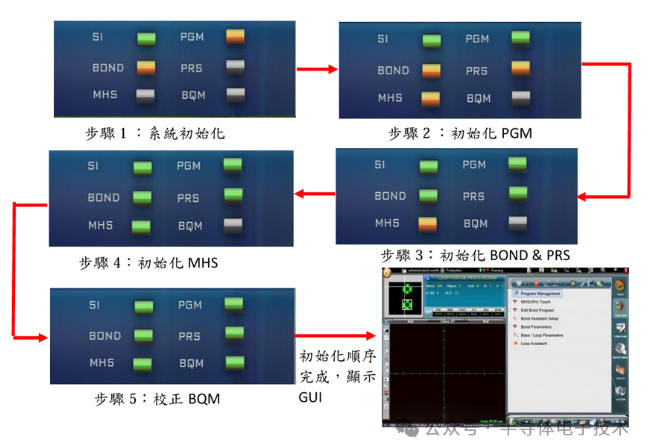

3 设备初始化：

输入正确的用户名和登录密码，设备就可以进行初始化自检，涉及六个（SI,PGM,BOND,PRS,MHS,BQM）主要的系统操作，当系统显示六个绿色的指示，则初始化完成，系统将自动进入软件界面：

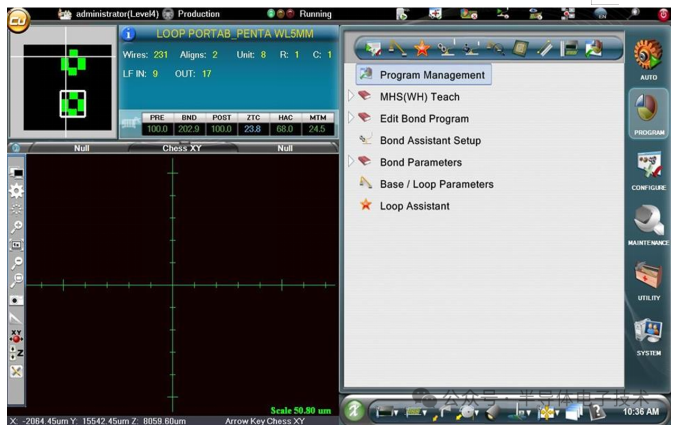

设备菜单介绍：

菜单主要有六个主菜单：

1.AUTO(自动菜单)；

2.PROGRAM(程序管理菜单)

3.CONFIGURE(配置菜单)

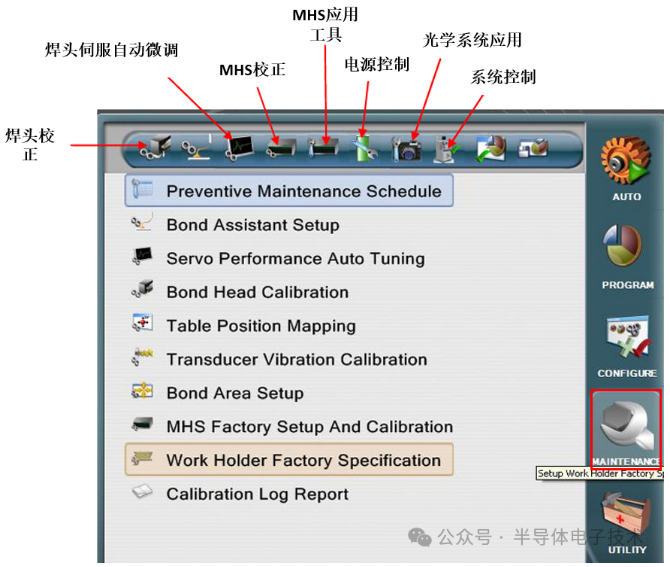

4.MAINTENANCE(维护保养菜单)

5.UTILITY(焊机应用菜单)

6.SYSTEM(系统设置菜单)

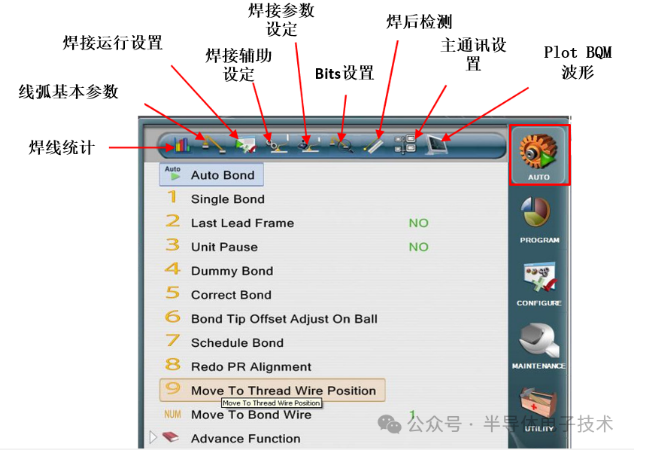

1.AUTO(自动菜单)；

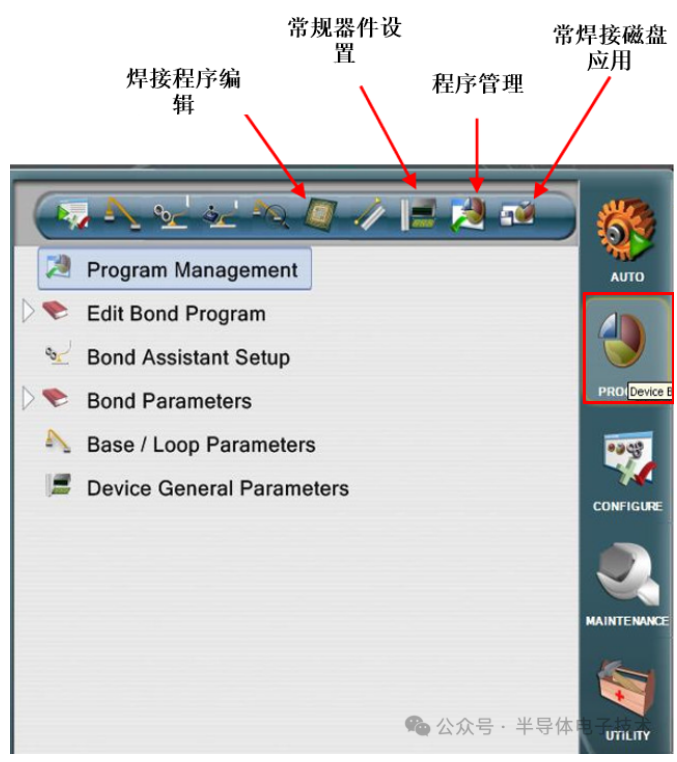

2.PROGRAM(程序管理菜单)

3.CONFIGURE(配置菜单)

4.MAINTENANCE(维护保养菜单)

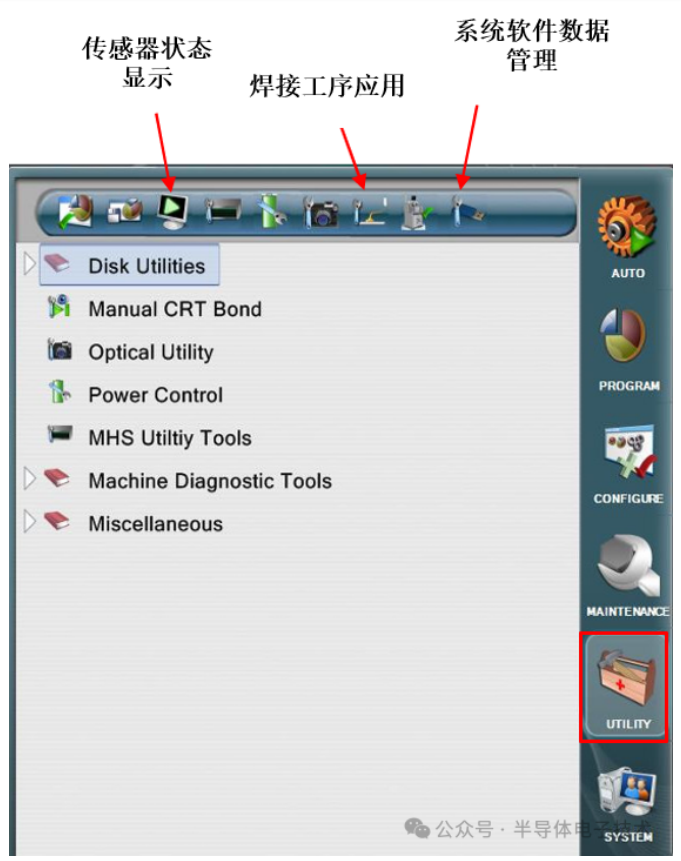

5.UTILITY(焊机应用菜单)

6.SYSTEM(系统设置菜单)

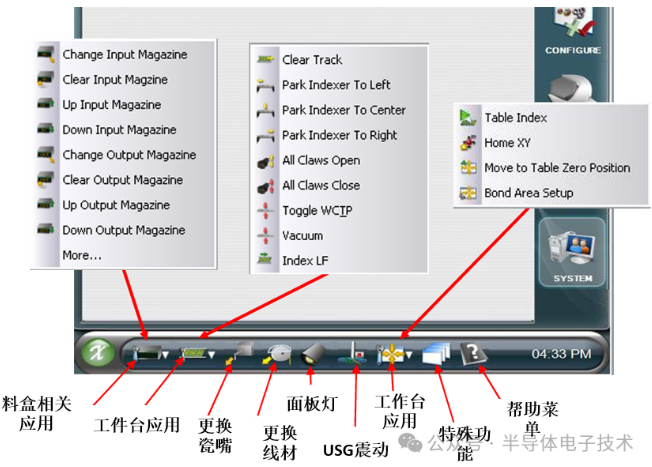

设备快捷键

1.在该栏点击所需的功能图标，用户可以快速地进入以下菜单︰料盒相关应用,工件台应用, 更换瓷嘴, 更换线材, 面板灯, USG震动, 工作台应用, 特殊功能以及帮助菜单。

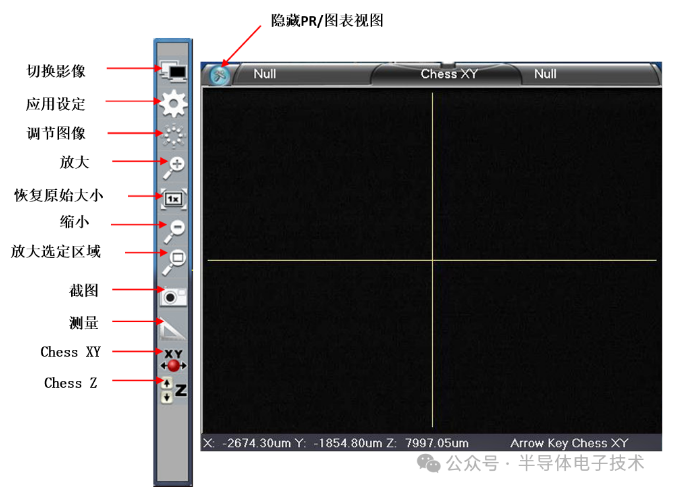

2.在PR/图表工具栏，通过点击对应图标，用戶可以进入与PR /图表视图相关的功能︰隐藏PR/图表视图，切换影像，应用设定,调节图像, 放大, 恢复原始大小, 缩小, 放大选定区域，截图, 测量, Chess XY 和 Chess Z；

ASM设备的基本讲解介绍到这里就结束了，其设备主要的六个菜单（AUTO，PROGRAM，CONFIGURE，MAINTENANCE，UTILITY，SYSTEM）内容涉及太多了，一时半会讲不完，后面有时间我会单独进行讲解，欢迎大家留言提意见，互相学习，共同提升；
