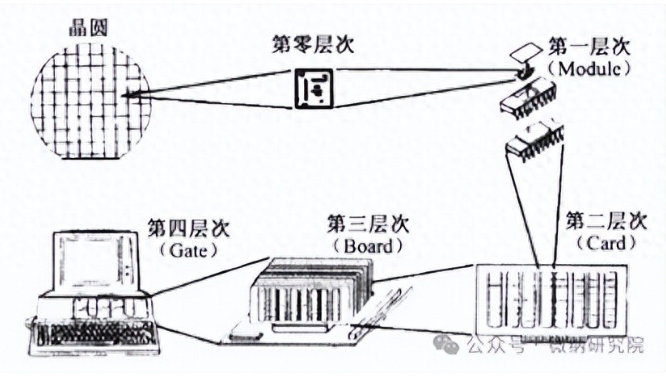

多人觉得封装只是给芯片套个壳，但其实封装工程是一套从芯片到终端产品的阶梯式集成系统——从芯片内部的互连，到电子产品的组装，分为零级到四级共五个技术层次。每一层都有明确的核心任务，就像盖房子：先打好芯片的“地基”（零级/一级），再搭建功能“模块”（二级），组装成“楼层”（三级），建成完整“建筑”（四级）。今天咱们就拆解这五个技术层次的核心逻辑、工艺细节和应用价值，看懂封装如何从“保护芯片”升级为“提升系统性能”。

希望常见面的话，点击上方即刻关注，设为星标！

一、零级层次（Level 0）

零级层次是基础也容易被忽视的一步——芯片内部的互连工艺。它指的是在晶圆制造阶段，通过金属布线（如铜、铝）将芯片上的晶体管、电容等元器件连接起来，形成完整的电路功能。这一步虽然属于前道工艺，但被归为“零级封装”，因为它是后续所有封装层次的基础——如果芯片内部互连失效，后续再精密的封装也毫无意义。

零级层次的核心要求是“精细与可靠”：随着制程演进到3nm、2nm，金属布线的线宽已缩小到10nm以下，需要解决电迁移、串扰等问题。比如采用铜damascene工艺制作布线，搭配低k介质材料减少信号延迟，确保芯片内部的电信号传输。这一步的质量直接决定了芯片的基础性能，也是后续封装层次“互联互通”的前提。

二、一级层次（Level 1）

一级层次是封装工程的“核心”，核心任务是把裸芯片变成“可组装的模块”。具体包括三个关键工艺：芯片粘贴固定（Die Attach）、互连（Interconnection）、封装保护（Encapsulation）。

芯片粘贴：把裸芯片固定在封装基板或引脚架上，常用环氧胶、焊料等材料，既要保证机械固定，又要兼顾散热；

互连：通过金丝键合、铜柱互连、TSV等方式，将芯片的I/O焊盘与封装基板/引脚架连接，实现芯片与外界的信号、电源传输——比如手机芯片常用铜柱互连，3D封装则依赖TSV实现芯片堆叠互连；

封装保护：用塑封料、陶瓷、金属等材料包裹芯片，隔绝湿气、灰尘和机械冲击，比如消费电子常用低成本塑封料，汽车电子、航空航天则用高可靠的陶瓷封装。

一级封装的产物是“封装器件”，它让裸芯片从“脆弱的晶圆切片”变成“易于取放、可批量组装”的标准化元件。这一步的关键是平衡“小型化”与“可靠性”——比如CSP封装的面积仅为芯片的1.2倍，却要保证在-40~85℃环境下稳定工作5年以上。

三、二级层次（Level 2）

二级层次是将一级封装后的器件，与电阻、电容、电感等无源元件，一起组装到电路卡（PCB子卡）上，形成具有特定功能的模块。比如手机的射频模块、电脑的显卡，都属于二级封装的产物。

这一步的核心工艺是表面贴装技术（SMT）——通过贴片机将封装器件贴装到PCB的焊盘上，再经过回流焊固化，实现电气连接。关键要求是“高精度贴装”和“互连可靠性”：随着器件尺寸缩小，贴装精度需控制在±5μm以内；同时要避免回流焊时的热应力导致封装开裂、焊点虚焊。

二级封装的价值是“功能整合”——把分散的元器件变成一个能独立完成特定任务的模块，既简化了后续组装流程，又便于维修和替换。比如某汽车的雷达模块，通过二级封装将雷达芯片、信号处理芯片、电源管理芯片集成在一块PCB上，直接安装到汽车保险杠内即可工作。

四、三级层次（Level 3）

三级层次是将多个二级封装的功能模块，组装到主电路板上，形成一个完整的子系统。比如手机的主板、服务器的主板，都属于三级封装的成果。

这一步的核心挑战是“多模块协同”：既要解决不同模块之间的信号互连，又要处理散热问题；同时还要保证机械稳定性，避免运输、使用过程中模块松动。

比如AI服务器的主板，需要将CPU、GPU、HBM内存模块、I/O扩展模块等多个高功耗模块集成在一起，不仅要实现PCIe 5.0、DDR5等高速互连，还要通过液冷或风冷系统将总功耗控制在千瓦级以下。这一步的质量直接决定了子系统的性能、可靠性和散热效率。

五、四级层次（Level 4）

四级层次是封装工程的一步：将多个三级封装的子系统，与机械结构、外设、电源等整合，组装成的电子产品。比如手机、笔记本电脑、服务器整机，都属于四级封装的产物。

这一步的核心是“系统兼容性”：需要确保各个子系统之间的电气匹配、机械适配和散热平衡；同时还要进行系统调试和可靠性测试，比如手机的跌落测试、服务器的长时间稳定性测试，确保产品符合使用要求。

四级封装的意义是“从技术到产品”——将抽象的半导体技术，转化为能满足用户需求的终端设备，完成封装工程的使命。

六、层次的灵活重构

需要注意的是，封装层次的划分并不是固定的，随着封装技术的发展，层次边界正在逐渐模糊：

省略一级封装：Chip-on-Board（COB）技术直接将裸芯片贴装到二级封装的PCB上，省略了一级封装的基板和塑封，实现“轻、薄、短、小”，常用于显示屏驱动芯片、低成本消费电子；

层次融合：混合电子电路将一级和二级封装技术结合，在陶瓷基板上直接制作电阻、电容，再贴装芯片，兼顾高密度和高可靠性，用于航空航天电子；

三维集成：3D封装、Chiplet技术通过芯片堆叠、芯粒互连，将多个一级封装的芯片整合在一个封装体中，相当于在一级封装中实现了多级集成的功能，大幅提升系统性能和集成度。

这些灵活的封装形态，本质上是为了适配不同产品的需求——比如消费电子追求小型化、低成本，航空航天追求高可靠、抗恶劣环境，计算追求高性能、高密度。

封装工程的五个技术层次，本质上是一套“从微观到宏观”的系统集成逻辑：零级层次解决芯片内部的互连，一级层次实现芯片与外界的连接，二级层次搭建功能模块，三级层次整合子系统，四级层次形成终端产品。每一层都承上启下，缺一不可。随着半导体技术向封装、异构集成演进，封装层次的边界会越来越模糊，但“阶梯式集成”的核心逻辑不会变——封装不再是简单的“保护和连接”，而是通过各层次的优化协同，成为提升系统性能、缩小产品尺寸、降低成本的关键环节
