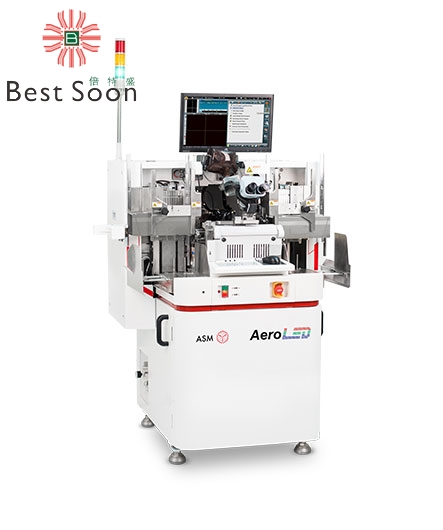

随着半导体技术的不断发展，芯片尺寸日益减小，超薄芯片的应用愈发广泛，这对固晶机的技术和工艺提出了更高要求。ASMPT固晶机在处理超薄芯片时，采用了一系列特殊技术和工艺。

在设备硬件方面，ASMPT固晶机配备了高精度的固晶头。这种固晶头采用特殊的设计，能够拾取和放置超薄芯片。其内部的真空吸附系统经过优化，可产生稳定且适度的吸附力，既能确保超薄芯片在拾取和转移过程中不会因吸附力过大而受损，又能保证芯片不会在操作过程中掉落。同时，固晶头的运动控制精度较高，能将芯片放置在基板的目标位置，偏差控制在极小范围内，满足超薄芯片固晶对位置精度的严苛要求。

在操作流程上，ASMPT固晶机运用了先进的视觉识别技术。在固晶前，通过高分辨率的视觉系统对超薄芯片和基板进行定位。该视觉系统能够识别芯片的微小特征和基板上的焊点位置，利用算法计算芯片的放置角度和位置，从而实现固晶。而且，在固晶过程中，视觉系统会实时监测芯片的位置和状态，一旦发现芯片有偏移或其他异常情况，能及时反馈给控制系统，由控制系统调整固晶头的动作，进行纠正。

为了进一步保障超薄芯片的固晶质量，ASMPT固晶机还采用了特殊的工艺辅助手段。例如，在胶水的选择和涂抹工艺上，针对超薄芯片的特性，选用了低粘度、高流动性且固化后具有良好柔韧性的胶水。这种胶水能够在不影响芯片性能的前提下，确保芯片与基板之间的良好粘结。在胶水涂抹过程中，采用高精度的点胶设备，控制胶水的量和涂抹位置，避免胶水过多溢出影响芯片性能，或胶水过少导致粘结不牢固。此外，在固晶后，还会对芯片进行特殊的固化处理，通过控制固化温度和时间曲线，使胶水均匀固化，增强芯片与基板的结合强度，同时防止因固化过程中的应力问题导致芯片损坏。

通过这些特殊的技术和工艺，ASMPT固晶机能够有效应对超薄芯片固晶的挑战，保障固晶质量和生产效率，满足半导体行业不断发展的需求。
