半导体封装技术

2022-12-09 09:03:00

半导体封装技术

芯片封装的实质:

传统意义的芯片封装一般指安放集成电路芯片所用的封装壳体,它同时可包含将晶圆切片与不同类型的芯片管脚架及封装材料形成不同外形的封装体的过程。从物理层面看,它的基本作用为:为集成电路芯片提供稳定的安放环境,保护芯片不受外部恶劣条件(例如灰尘,水气)的影响。从电性层面看,芯片封装同时也是芯片与外界电路进行信息交互的链路,它需要在芯片与外界电路间建立低噪声、低延迟的信号回路。

然而不论封装技术如何发展,归根到底,芯片封装技术都是采用某种连接方式把晶圆切片上的管脚与引线框架以及封装壳或者封装基板上的管脚相连构成芯片。而封装的本质就是规避外界负面因素对芯片内部电路的影响,同时将芯片与外部电路连接,当然也同样为了使芯片易于使用和运输。

芯片封装技术越来越先进,管角间距越来越小,管脚密度却越来越高,芯片封装对温度变化的耐受性越来越好,可靠性越来越高。另外一个重要的指标就是看芯片与封装面积的比例。

此外,封装技术中的一个主要问题是芯片占用面积,即芯片占用的印刷电路板(PCB)的面积。从早期的DIP封装,当前主流的CSP封装,芯片与封装的面积比可达1:1.14,已经十分接近1:1的理想值。而更先进MCM到SiP封装,从平面堆叠到垂直堆叠,芯片与封装的面积相同的情况下进一步提高性能。

半导体封装

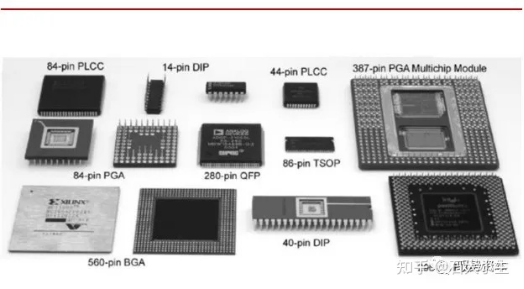

各种常用封装管壳


半导体封装

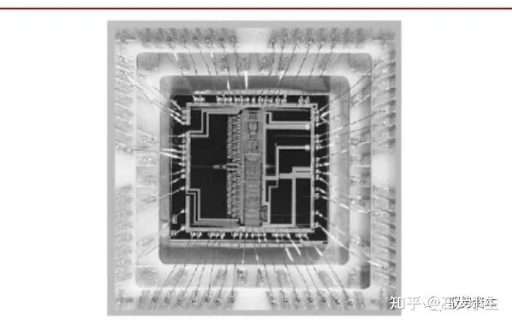

封装管壳内
