劈刀的原理

2022-12-22 17:50:52

1.Wire Bonding 原理

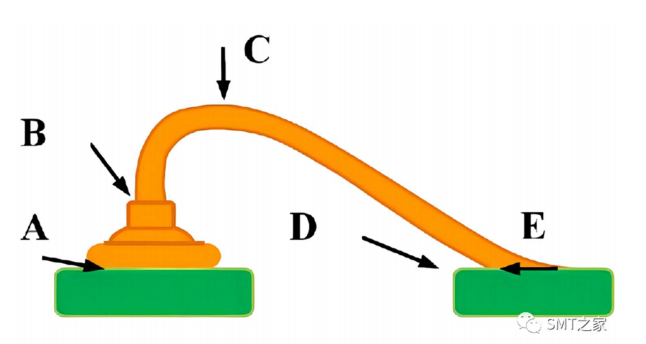

电路连线,使芯片与封装基板或导线框架完成电路的连线,以发挥电子讯号传输的功能

Wire Bonding 的分类

按工艺技术:

1•球形焊接(ball bonding)

2•楔形焊接 (wedge bonding)

按焊接原理:


劈刀

热超声焊的原理:

对金属丝和压焊点同时加热加超声波,接触面便产生塑性变形,并破坏了界面的

氧化膜,使其活性化,通过接触面两金属之间的相互扩散而完成连接。

Wire Bonding 的四要素:

•Time(时间)

•Power(功率)

•Force(压力)

•Temperature(温度)

2•Bonding 用 Wire

Au WIRE 的主要特性:

•具有良好的导电性,仅次于银、铜。

电阻率(μΩ・cm)的比较

Ag(1.6)<Cu(1.7)<Au(2.3)<Al(2.7)

•具有较好的抗氧化性 。

•具有较好的延展性,便于线材的制作。常用 Au

 Wire 直径为 23μm,25 μm,30 μm

•具有对热压缩 Bonding 最适合的硬度

•具有耐树脂 Mold 的应力的机械强度

•成球性好(经电火花放电能形成大小一致的金球)

•高纯度(4N:99.99%)


劈刀



3•Bonding 用 Capillary

Capillary 的选用:

Hole 径(H)

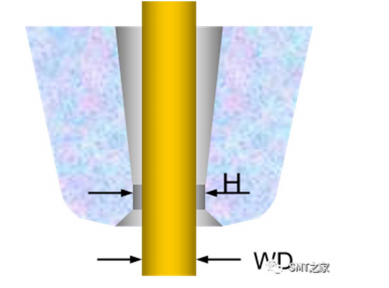

Hole 径是由规定的 Wire 径WD(Wire Diameter)来决定 H=1.2~1.5WD


劈刀

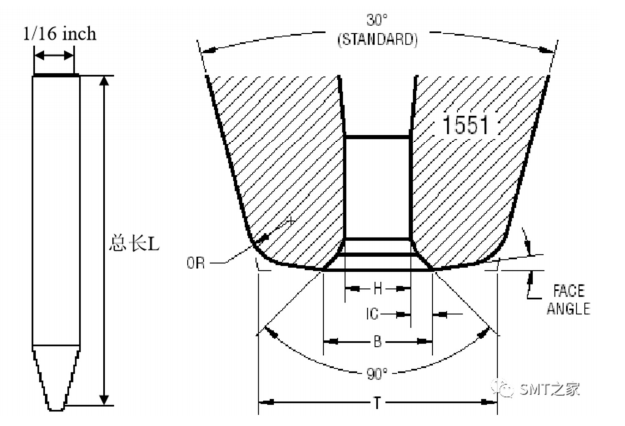

Capillary 主要的尺寸:

H: Hole Diameter (Hole 径)

T:Tip Diameter

B:Chamfer Diameter(orCD)

IC:Inside Chamfer

IC ANGLE:Inside Chamfer Angle

FA:Face Angle (Face 角)

OR:Outside Radius

劈刀

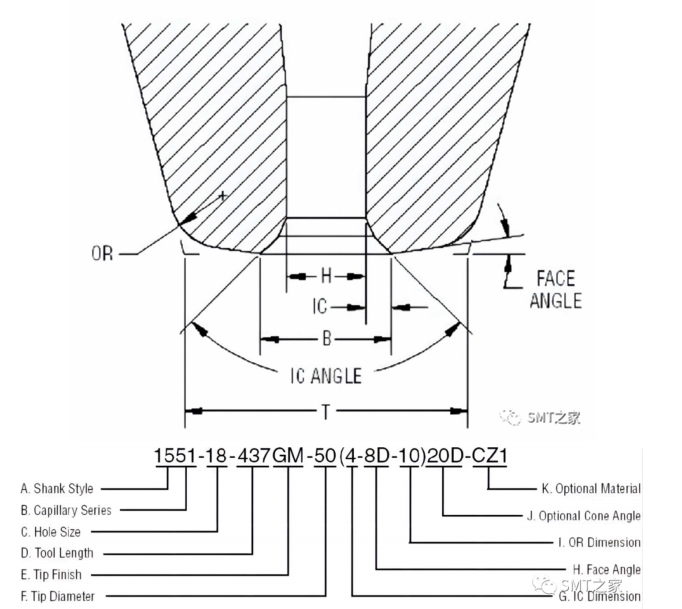

a 15(15XX):直径 1/16 inch (约 1.6mm),标准氧化铝陶瓷

b XX51:capillary 产品系列号

c 18:Hole Size 直径为 0.0018 in.(约 46μm )

d 437:capillary 总长 0.437 in.(约 11.1mm)

e GM:capillary tip 无抛光; (P:capillary tip 有抛光)

f 50:capillary tip 直径 T 值为 0.0050 in. (约 127μm)

g 4: IC 为 0.0004 in. (约 10μm)

h 8D:端面角度 face angle 为 8°

i 10:外端半径 OR 为 0.0010 in.(约 25μm)

j 20D:锥度角为 20°

k CZ1:材质分类,分 CZ1,CZ3,CZ8 三种系列


劈刀


Capillary 尺寸对焊线质量的影响:

1• Chamfer 径(CD)

Chamfer 径过于大的话、Bonding 强度越弱,易造成虚焊.


劈刀

2• Chamfer 角(ICA )

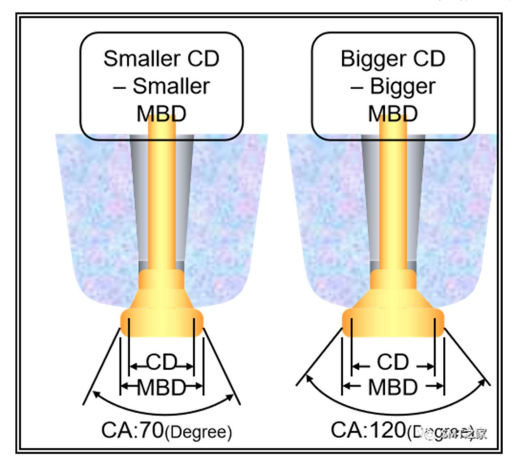

Chamfer 角:小→Ball Size:小

Chamfer 角:大→Ball Size:大


劈刀

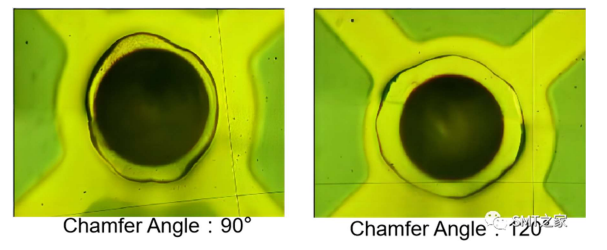

将 Chamfer 角由 90°变更为 120°可使 Ball 形状变大,随之 Ball 的宽度变宽、与

Pad 接合面积也能变宽。


劈刀

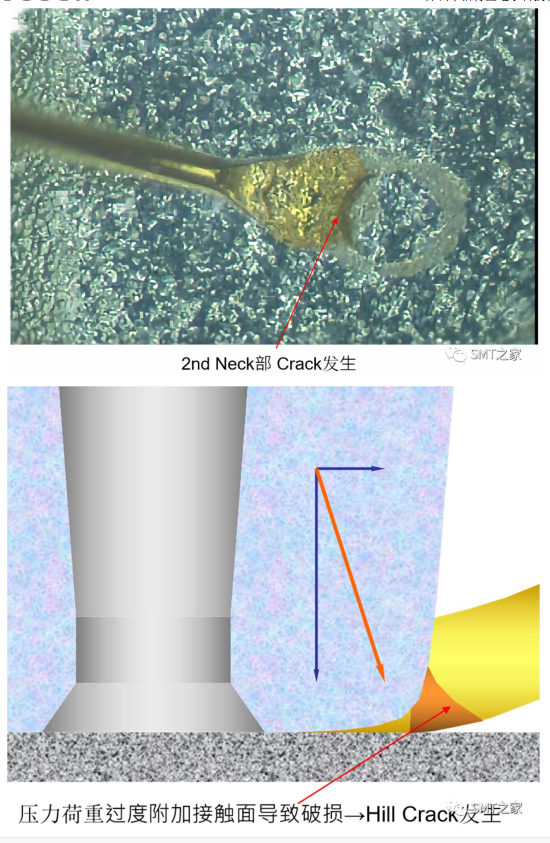

3• OR(Outer Radius)及 FA(Face Angle):对 Hill Crack、Capillary 的 OR

(Outer Radius)及 FA(Face Angle)的数值是重要影响因素。


劈刀


FA(Face Angle)0°→8°变更

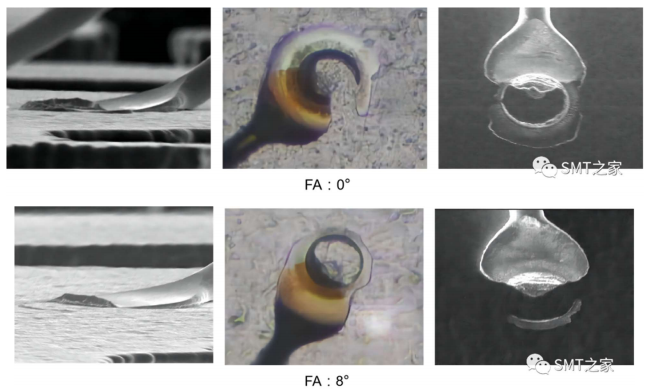

FA 0°→8°的变更并未能增加 Wire Pull 的测试强度,但如下图所示,能够增加

2nd Neck 部的稳定性。


劈刀
