EFO核心放电参数：决定烧球能量输入的底层变量EFO通过高压电离空气产生电弧，将键合丝末端熔融成球，放电参数的微小波动都会直接改变成球效果：

放电电流：是决定FAB直径的核心因素。研究显示，在35-40mA区间内，电流每提升5mA，FAB直径可增加10%-15%；但电流超过45mA后，会导致键合丝过度气化，出现球颈裂纹、晶粒粗大等缺陷，甚至造成打火杆与键合丝短路。对于绝缘涂层铜线，相同电流下生成的FAB比裸铜线大7.3%-36.4%，需针对性调低电流参数。

放电时间：与FAB直径呈正相关，通常控制在0.5-1.2ms区间。时间不足会导致熔融不充分，形成偏小球或不规则球；时间超过1.5ms则会使热影响区（HAZ）过长，键合丝颈部强度下降，后期易出现断丝问题。典型工艺中，18μm金丝使用23mA电流、0.6ms放电时间可获得更好的晶粒结构。

放电电压：行业主流设备通常设置为3500-5000V，电压精度直接影响放电稳定性。电压过低会导致无法击穿空气间隙，出现烧球失败；电压过高则会造成放电能量过剩，导致金球表面氧化、飞溅。部分设备支持256级电流精度调节，可实现FAB直径±2%的控制精度。

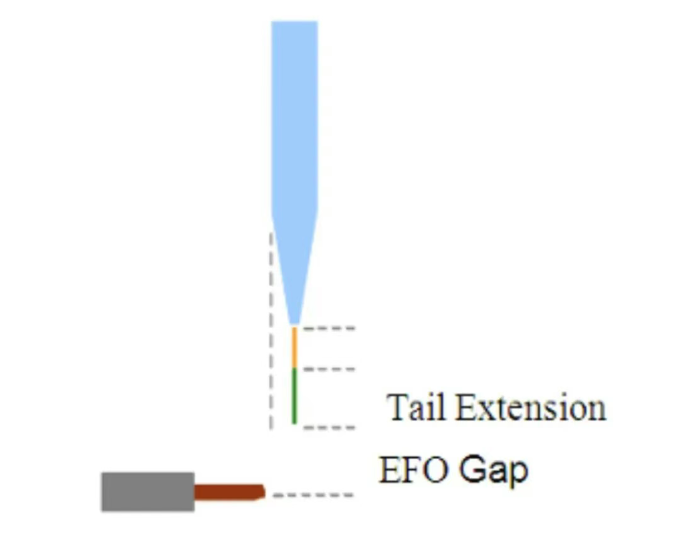

放电间隙：即打火杆尖与键合丝尾端的距离，需根据键合丝直径匹配，通常控制在0.8-1.5mm范围。距离过近会导致电弧直接接触键合丝，造成局部烧蚀和短路；距离过远则空气击穿难度提升，放电能量损失增加，导致FAB直径一致性下降。

键合丝材料特性：影响成球均匀性的本质因素键合丝本身的物理化学特性直接决定熔融过程中的表面张力和冷却结晶行为：

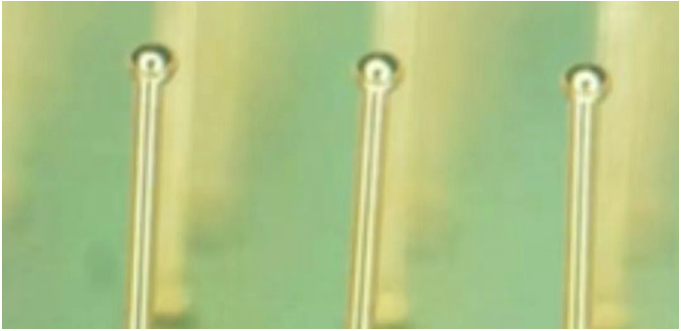

丝材直径：不同直径的键合丝需要匹配完全不同的能量参数，行业通用标准为FAB直径为丝材直径的2-3倍。例如25μm金丝对应的FAB直径应为50-75μm，所需放电电流比18μm金丝高30%左右。

丝材纯度与合金成分：金丝纯度通常要求99.99%以上，微量杂质会导致烧球时挥发不均，形成表面凹坑或飞边。铜丝、银丝等易氧化材料需添加钯、稀土等元素优化成球性，可有效避免烧球时出现歪球、气孔等缺陷，相比纯铜/银可提升成球合格率20%以上。

丝材表面状态：表面氧化、沾染油污或杂质的键合丝会导致熔融时表面张力不均，形成偏心球、梨形球等缺陷。对于铜线等易氧化材料，烧球时需通入合成气体（95%N₂+5%H₂）保护，避免氧化层影响成球质量。

设备与工艺环境：保障烧球稳定性的基础条件

外部环境和设备状态的波动是批量生产中烧球一致性差的主要诱因：

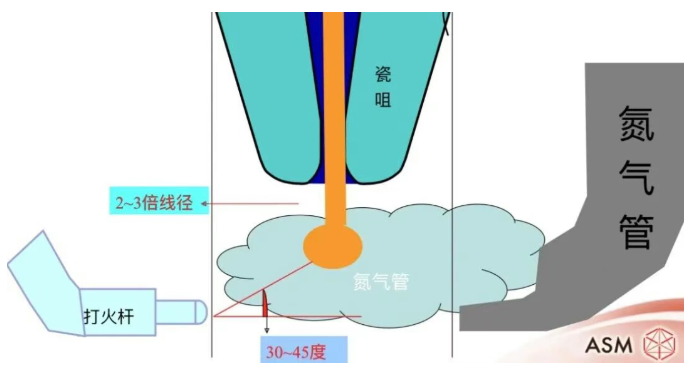

气体氛围：金丝烧球通常可在空气环境下完成，因金的抗氧化性很强，烧球过程中几乎不会氧化；但铜线、银线烧球需要在惰性气体或还原气体保护下进行，否则会形成氧化物夹杂，导致焊点可靠性下降。研究显示，保护气体的流量和纯度对钯铜丝烧球后的钯元素分布有显著影响，直接决定FAB的硬度和键合强度。

环境湿度：半导体封装车间通常要求相对湿度控制在40%-60%区间。湿度过高会导致键合丝表面吸附水汽，烧球时水汽快速蒸发造成金球飞溅、变形；湿度过低则易产生静电，导致键合丝吸附灰尘，影响成球质量。部分高精封装场景要求湿度控制在45%±5%范围内。

设备损耗状态：打火杆尖长期使用后会出现磨损、积碳，导致放电能量分布不均，需定期清洁或更换。劈刀磨损会导致尾丝长度一致性下降，直接影响FAB直径的稳定性，通常劈刀使用寿命为100-200万次键合。

操作控制精度：影响批量一致性的关键变量

人工操作和设备运动控制的精度决定了批量生产中的烧球良率：

尾丝长度：即键合丝伸出劈刀的长度，通常控制为丝材直径的3-5倍。尾丝过长会导致FAB过大，尾丝过短则无法形成完整球形。尾丝长度的波动需控制在±5μm以内，否则会造成FAB直径波动超过10%。

运动定位精度：劈刀和打火杆的定位精度直接影响放电间隙的一致性，键合机的运动重复定位精度可达±1μm，可保证FAB直径的批次一致性超过98%。

热台温度：金丝球焊通常将热台温度设置为150-200℃，温度过高会导致键合丝软化，烧球时热影响区过长；温度过低则键合时塑性变形不足，焊点强度下降。丝材直径越粗，所需热台温度越高。

以上内容均为参考，
