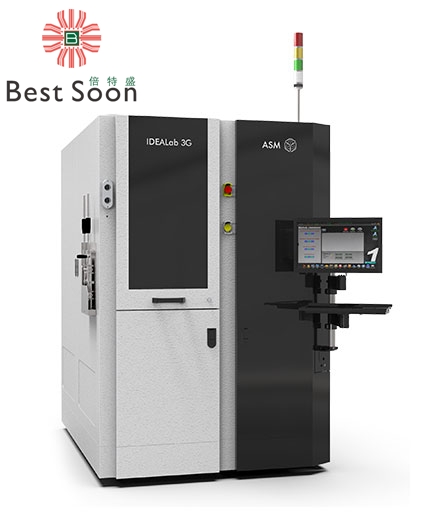

ASM焊线机是常见的一种设备,ASM焊线机进行自动焊接,就要调试ASM焊线机的程序,根据自己焊锡产品的需要,进行焊锡机的编程。那么ASM焊线机焊接编程的方法有哪些呢?
1.准备好焊接的样品
准备好需要焊接的样品,固定在ASM焊线机的工作平台上。
2.分析焊接样品
同一个焊接样品,可能有大小不同的焊盘,也可能有不同的焊接方式,应该根据相关的焊接工艺的要求,分析焊接样品,确定使用点焊还是拉焊,确定使用多少组焊接参数(WK参数),确定每一个焊点使用哪组焊接参数(WK参数)。
3.调整烙铁组位置,选择合适的烙铁头。
将焊接控制器温度设置为50摄氏度,将送锡器调节成不送锡状态。不同的焊接样品,可能需要烙铁头在一定的角度和斜度下工作,应该根据相关的焊接工艺要求,适当的调节烙铁组位置。不同的焊接样品也需要使用不同大小,不同形状,不同功率的烙铁头,所以也应该根据相关的焊接工艺要求有,选择适合的烙铁头。
4.调整焊锡机的装入程序
ASM焊线机正常启动,回零后,系统会自动装入默认的作业程序,也可以装入其他程序,或者建立一个新的程序,如果程序不为空,可以按住DEL键程序删除空。
5.选择示教模式
按MODE键,将工作模式切换成示教模式,有两种情况,一种是手动模式,一种是微动模式。
按住VEL键可以切换手动移动的快慢速度,快速为手动速度,慢速为微动速度,当速度为手动速度时,页面右下角会显示手动的,当速度为微动速度时,页面右下角会显示微动。如果在下面的各个步骤中,手动和微动速度不符合要求,太快或者太慢,就需要重新设置手动和微动的速度。
6.ASM焊线机回零
按住HOME键,机器执行回零动作,以确保焊点坐标准确。
7.示教焊点坐标。
